AC SOURCE交流电源输出波形失真度对电机负载测试的影响

更新时间：2025-12-13点击次数：21

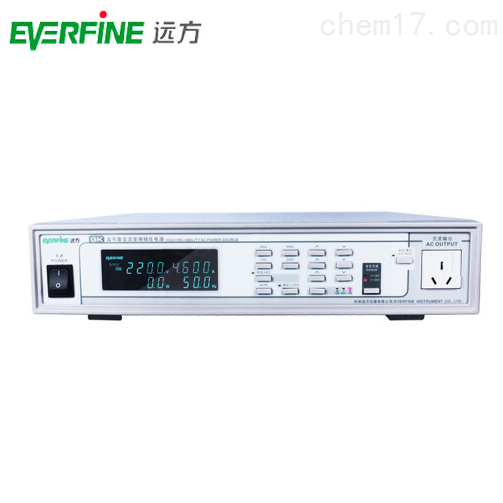

　　在电机性能测试中，AC SOURCE交流电源不仅是供电设备，更是模拟真实电网环境的关键工具。其输出电压波形的总谐波失真(THD)直接影响测试结果的准确性与可重复性。

　　理想正弦波THD应低于0.5%，但劣质或过载的AC SOURCE可能产生3%甚至更高的THD。当此类失真电源驱动感应电机时，会引发多重问题：一是额外铜损与铁损增加，导致温升异常，误判电机效率；二是谐波转矩脉动，引起转速波动与振动噪声，干扰转矩传感器读数；三是控制算法误触发，尤其在变频驱动系统中，谐波可能被误识别为位置反馈信号，造成失控。




　　实验表明，当THD从1%升至5%，一台1kW三相异步电机的效率测试值可偏差达2–3个百分点。因此，IEC 60034-2-3等标准明确要求测试电源THD≤2%。为保障测试质量，建议：

　　选用具备主动PFC和低失真逆变技术的程控AC SOURCE；

　　定期使用电能质量分析仪监测输出波形；

　　在测试报告中注明电源THD实测值，提升数据可比性。

　　此外，在新能源车驱动电机测试中，还需关注AC SOURCE交流电源对电压骤降、频率偏移等暂态事件的模拟能力——这些动态特性同样依赖于底层波形纯净度。唯有高保真电源，方能还原电机真实工况。
